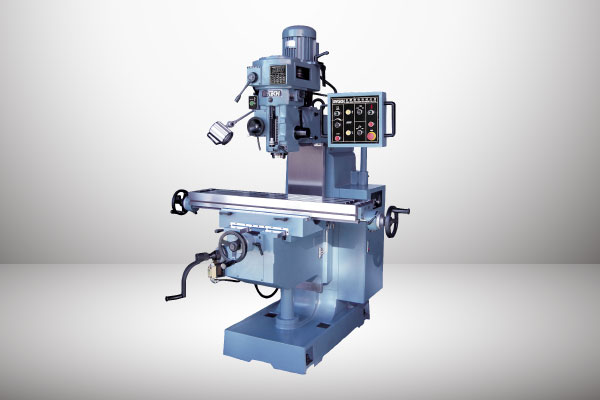

sz-a8-v

砲塔型立式銑床

SZ-A8-V/VS

端孔斜度：NST 40
行程：X650 / Y350 / Z360

產品特色

  • 16 段變速銑頭

  • 75~3600 RPM

  • NST #40 主軸

  • 工作台 1200 x 260 mm

  • 5HP 強力馬達

  • 無段變速銑頭

  • 60~3600 RPM

  • NST #40 主軸

  • 工作台 1200 x 260 mm

  • 5HP 強力馬達

sz-a8v-feature-01
  • 品管檢驗設備
  • 採用德國ZEISS三次元檢驗設備,機台鑄件加工及零件，均經精密儀器檢測，以確保加工精度與產品之品質。
sz-a8v-feature-02
  • 光學尺保護裝置
  • X, Y, Z軸光學尺保護裝置，確保光學尺使用壽命，潤滑系統採用容積式數字顯示型柱油機，滑道、螺桿、齒輪，各部位供油確實均勻，機台使用壽命延長。
sz-a8v-feature-03
  • 注油閥
  • X, Y, Z三軸各滑道及螺桿，各部供油產全充分均勻，齒輪及軸承為採用數字顯示型注油機。
sz-a8v-feature-04
  • 高剛性結構
  • 機身是經由強制回火(調質)處理，並且採用FC30材質，耐磨、不變形。在肋骨的設計方面，它具高剛性，並將加工之振動降至最低。
sz-a8v-feature-05
  • 精密滾珠螺桿
  • X, Y軸採用預壓式雙螺帽精密滾珠螺桿，押送平順，背隙小，定位極佳。
sz-a8v-feature-06
  • 懸吊式操作面板
  • 操作面板之設計非常之簡單易懂。

產品應用

機械規格

型號 SZ-A8-V SZ-A8-VS
主軸 迴轉速度 rpm 75~3600 16段變速 60~3600 無段變速
端孔斜度   NST 40 NST 40
左右傾斜角度 mm 45° (R&L) 45° (R&L)
伸出臂行程 mm 450 450
昇降套行程 mm 140 140
主軸端至工作台面距離 mm 0~480 0~480
主軸中心至機身距離 mm 165~615 165~615
主軸自動押送速度 mm 0.035 / 0.07 / 0.14 (每轉一圈) 0.035 / 0.07 / 0.14 (每轉一圈)
工作台 工作台尺寸 (長 x 寬) mm 1200 x 260 1200 x 260
左右行程 mm 650 650
前後行程 mm 350 350
昇降行程 mm 360 360
T型槽 (寬 x 槽數 x 間距) mm 16 x 3 x 63 16 x 3 x 63
左右自動押送速度   -- --
左右快速押送速度   -- --
昇降快速押送 mm/min 1150 1150
電動機 主軸 kw 3.7 (5HP) 3.7 (5HP) AC
昇降座 kw 0.75 (1HP) 0.75 (1HP)
潤滑泵浦 w 150 150
電磁泵浦 w 40 40
機械重量及包裝 外觀尺寸 ( 長 x 寬 x 高) mm 1800 x 1640 x 2210 1800 x 1640 x 2260
裝箱尺寸 (長 x 寬 x 高) mm 1700 x 1900 x 2200 1700 x 1700 x 2200
淨重 kgs 1700 1750
毛重 kgs 1800 1850
* 本公司對產品隨時再進行研究改進，絕對保有隨時更改設計、規格、尺寸及機械結構之權力。
  • 工具箱
  • 工作燈
  • 手動拉桿
  • 主軸簡易攻牙裝置
  • 前後擋屑板 (橡膠)
  • 光學尺
  • 氣動拉桿
  • 冷卻系統含水盤
  • 不鏽鋼前擋屑板
  • X軸自動進刀
  • Y軸自動進刀
