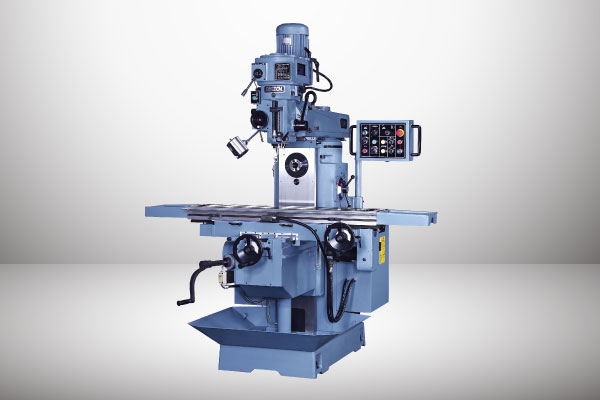

sz-2200h-vd-vsd

砲塔型立臥式銑床

SZ-2200H-VD/VSD

端孔斜度：NST 40
行程：X800 / Y400 / Z400

產品特色

  • 16 段變速銑頭

  • 75~3600 RPM

  • NST #40 主軸

  • 工作台 1350 x 305 mm

  • 5HP 強力馬達

  • 無段變速銑頭

  • 60~3600 RPM

  • NST #40 主軸

  • 工作台 1350 x 305 mm

  • 5HP 強力馬達

sz-a8v-feature-01
  • 品管檢驗設備
  • 採用德國ZEISS三次元檢驗設備,機台鑄件加工及零件，均經精密儀器檢測，以確保加工精度與產品之品質。
sz-a8v-feature-02
  • 光學尺保護裝置
  • X, Y, Z軸光學尺保護裝置，確保光學尺使用壽命，潤滑系統採用容積式數字顯示型柱油機，滑道、螺桿、齒輪，各部位供油確實均勻，機台使用壽命延長。
sz-a8v-feature-03
  • 注油閥
  • X, Y, Z三軸各滑道及螺桿，各部供油產全充分均勻，齒輪及軸承為採用數字顯示型注油機。
sz-a8v-feature-04
  • 高剛性結構
  • 機身是經由強制回火(調質)處理，並且採用FC30材質，耐磨、不變形。在肋骨的設計方面，它具高剛性，並將加工之振動降至最低。
sz-a8v-feature-05
  • 精密滾珠螺桿
  • X, Y軸採用預壓式雙螺帽精密滾珠螺桿，押送平順，背隙小，定位極佳。
sz-a8v-feature-06
  • 懸吊式操作面板
  • 操作面板之設計非常之簡單易懂。

產品特色

機械規格

型號 SZ-2200H-VD SZ-2200H-VSD
主軸 迴轉速度 rpm 75~3600 16 段變速 60~3600 無段變速
橫銑迴轉速度 rpm 70~1050 rpm 9 段變速 70~1050 rpm 9 段變速
左右傾斜角度 mm 45° (R&L) 45° (R&L)
伸出臂行程 mm 450 450
昇降套行程 mm 140 140
主軸端至工作台面距離 mm 0~530 0~530
主軸中心至機身距離 mm 150~600 150~600
主軸自動押送速度 mm 0.035 / 0.07 / 0.14 (每轉一圈) 0.035 / 0.07 / 0.14 (每轉一圈)
工作台 工作台尺寸 (長 x 寬) mm 1350 x 305 1350 x 305
左右行程 mm 800 800
前後行程 mm 400 400
昇降行程 mm 400 400
T型槽(寬 x 槽數 x 間距) mm 16 x 3 x 63 16 x 3 x 63
左右自動押送速度 mm/min 0~1500 0~1500
左右快速押送速度 mm/min 3000 3000
昇降快速押送 mm/min 1150 1150
電動機 主軸 kw 3.7 (5HP) 3.7 (5HP) AC
昇降座 kw 0.75 (1HP) 0.75 (1HP)
潤滑泵浦 w 150 150
電磁泵浦 w 40 40
機械重量及包裝 外觀尺寸 ( 長 x 寬 x 高) mm 2800 x 2300 x 2350 2800 x 2300 x 2400
裝箱尺寸 (長 x 寬 x 高) mm 1755 x 1760 x 2150 1755 x 1760 x 2150
淨重 kgs 2400 2430
毛重 kgs 2600 2630
* 本公司對產品隨時再進行研究改進，絕對保有隨時更改設計、規格、尺寸及機械結構之權力。
  • 工具箱
  • 工作燈
  • 手動拉桿
  • 主軸簡易攻牙裝置
  • 前後擋屑板 (橡膠)
  • X軸馬達自動進給 (800w)
  • 百分表座
  • 光學尺
  • 氣動拉桿
  • 冷卻系統含水盤
  • Y軸馬達自動進給 (800w)
  • 不鏽鋼前擋屑板
